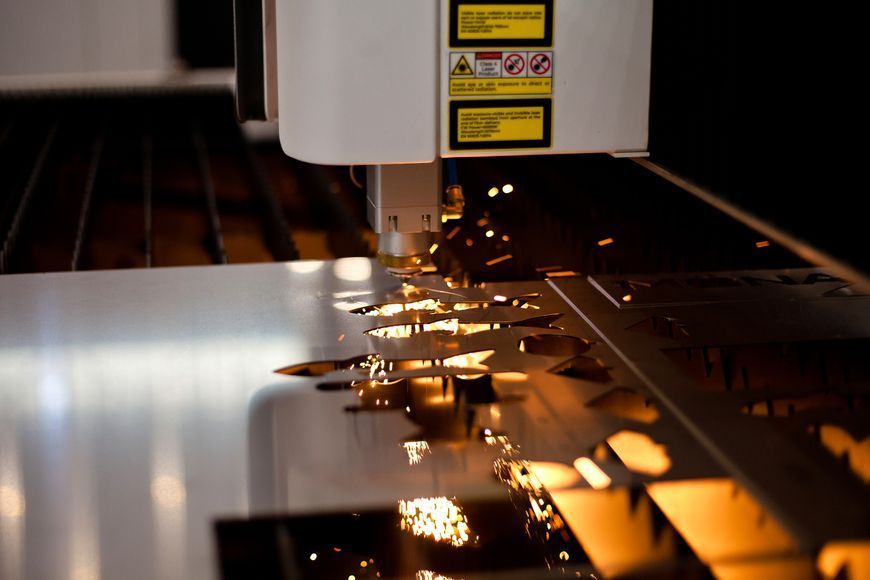

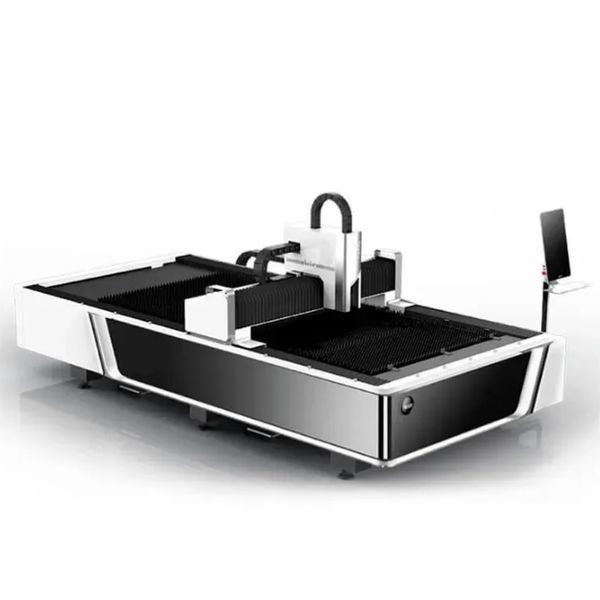

Автоматизована установка лазерного різу Bodor A3 6000W призначена для лазерного розкрою листового матеріалу з нержавійки, титану, чорних і легованих сталей, кольорових металів таких як мідь, латунь, бронза, а також дозволяє здійснювати гравіювання металу.
Як ріжучий інструмент у верстаті використовується лазерне випромінювання, що генерується джерелом фірми Max Photonics або IPG зі строком служби до 100 000 годин. Передача потоку від джерела лазерного випромінювання в зону різання здійснюється по волоконному кабелю.
Переваги покупки BODOR.
Міцна зварна станина.
Оперативна сервісна підтримка BODOR в Україні 24/7.
Великий штат сертифікованих інженерів в Україні.
Якість лазерних верстатів відповідає міжнародним стандартам (сертифікати – CE, SGS, FDA, ISO).
Комплектуючі від провідних світових виробників Yaskawa, OMRON, HIWIN, MAXPHOTONICS, IPG.
Програмне забезпечення від компанії R&D (Швейцарія).
Загальновизнаний світовий бренд BODOR.
Інтелектуальна система виявлення та обходу перешкод.
Лазерна голова нового покоління BODOR оснащена системою виявлення перешкод, що дозволяє уникати зіткнень із заготовками. Можна більше не контролювати вручну небезпечні ділянки, де заготовки могли не повністю провалитися після різання. Можна більше не розставляти перемички 0,1 мм. Раніше ця функція була дорогою опцією, що збільшувала вартість верстата на 20 000$, і була доступна лише для верстатів потужністю від 6 кВт. Тепер ця опція входить до базової комплектації верстата без збільшення вартості.
Лазерні верстати для різання металу BODOR мають високу швидкість різання, мінімальну вартість обслуговування і потужну конструкцію з низьким споживанням енергії (наприклад, порівняно з CO2 верстатами зі схожою потужністю випромінювання).
Низьке енергоспоживання і висока енергоефективність досягаються за рахунок використання волоконного лазера як джерела випромінювання. Окрім високого у своєму класі ККД, лазер подібного типу має ряд переваг. Станини верстатів BODOR являють собою жорсткі зварні конструкції, що пройшли процедуру високотемпературного відпалу з високою стійкістю до вигину і стискання. Усі ці переваги дозволяють комплексам виконувати точне різання металу.

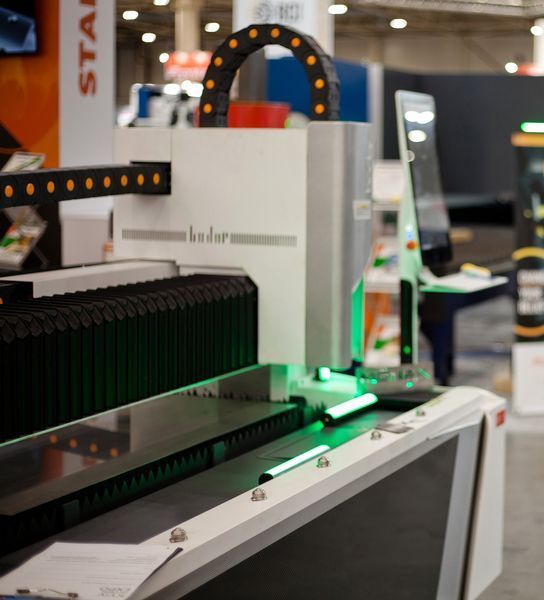

Найновіший надлегкий і міцний алюмінієвий портал осі Х забезпечує лазерним верстатам BODOR високу швидкість роботи, підвищує ефективність обладнання і забезпечує бездоганну якість розкрою. Для забезпечення стабільної роботи лазерних верстатів BODOR портал повинен бути не лише надміцним, але й надлегким. Саме тому компанією BODOR був розроблений якісно новий литий портал з авіаційного алюмінію підвищеної міцності, який тепер використовується на верстатах серії А.
Функція визначення положення листа дозволяє автоматично визначати позиційні виступи і кут повороту заготовки на столі верстата і скоригувати програму різання, якщо це буде потрібно. Якщо матеріал розташований на палеті нерівно, то кромки матеріалу будуть визначені за допомогою детектора, і матеріал буде програмно повернутий у необхідні координати.

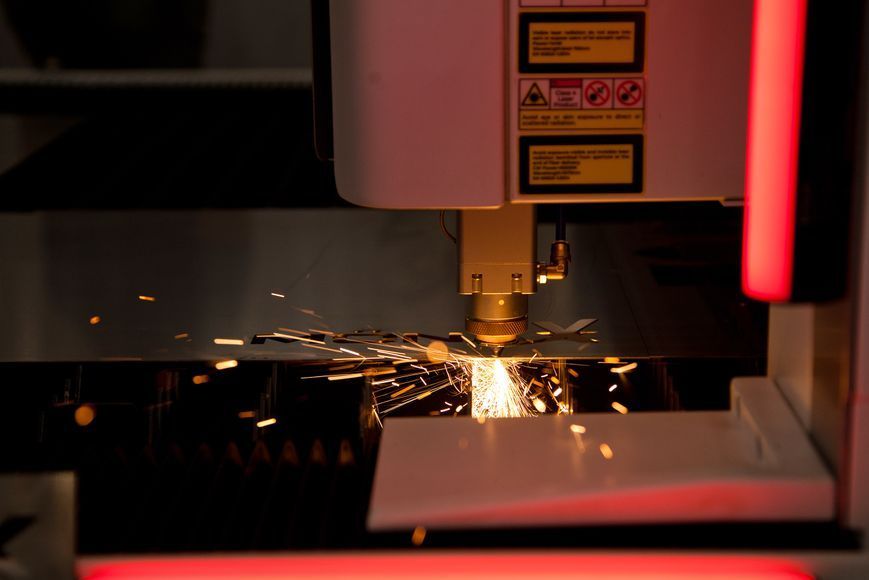

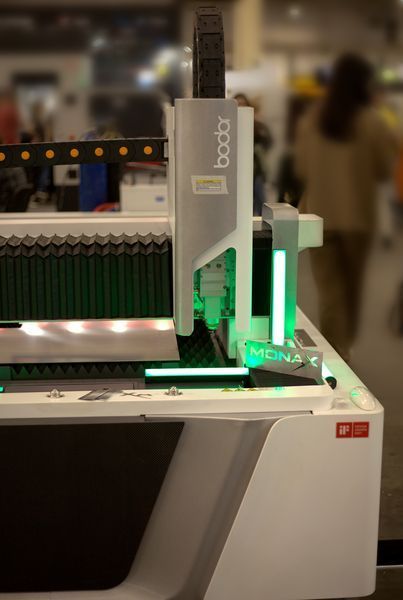

Ріжуча голова: BODOR GENIUS з автофокусом.
Переваги автофокусу: застосовується для різних фокусних відстаней, які знаходяться під контролем системи управління верстатом. Фокусна точка автоматично регулюється в процесі роботи, щоб досягти найкращого ефекту різання металевих листів різної товщини. Фокусна відстань контролюється операційною системою. Не потрібно налаштовувати регулювання вручну, що дозволяє уникнути помилок або збоїв, викликаних ручним керуванням. Електричний привід автоматично налаштовує найбільш відповідні координатні центри у робочому процесі, що значно покращує швидкість різання.
Лазерна голова отримує з бібліотеки налаштувань параметри, які зберігаються в системі. Вбудовані канали з подвійним контуром охолодження забезпечують постійну температуру колімаційних і фокусуючих компонентів, дозволяючи уникнути перегріву лінз і продовжити строк служби лінз.
Параметри ріжучої головки:
потужність джерела: 0 – 6000 Вт
фокусна відстань collimating lens: 100 мм
фокусна відстань focus lens: 125 мм / 150 мм / 200 мм
діаметр лінзи: D30 мм (0-3 kW), D37 мм (0-4 kW)
вертикальний діапазон регулювання автофокусу: +10 мм – 15 мм
горизонтальний діапазон автофокусу: ±1.5 мм
максимальний тиск стисненого повітря: 25 бар
вага: 4.2 кг
Механічна частина
Кількість серводвигунів по Y1, Y12 (1,8 кВт × 2 шт).
Кількість серводвигунів по осі X (0,85 кВт × 1 шт).
Кількість серводвигунів по осі Z (0,4 кВт × 1 шт).
Лінійні напрямні, каретки HIWIN, PMI.
Автоматична система змащування.
Вісь Z ШВП.
Вісь X,Y рейка-шестерня.

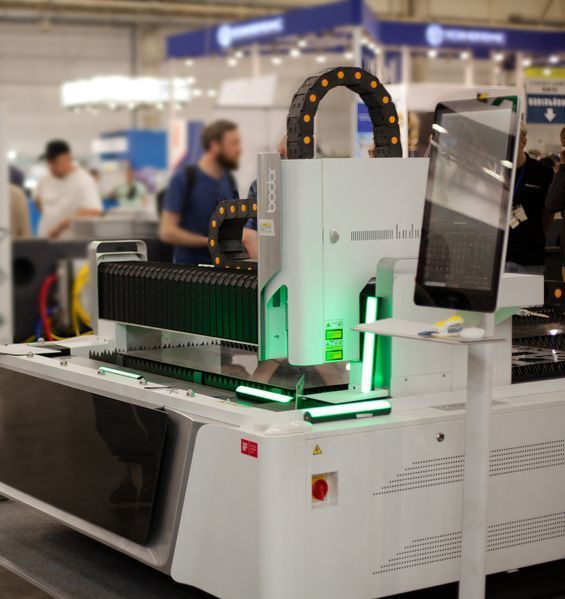

Дисплей операційної системи: перший з виробників, хто використовує UI-дизайн між інтерфейсом і робочою платформою, роблячи обробку більш інтуїтивною. Потужна водонепроникна дихаюча система створює кращий зовнішній вигляд, роблячи роботу більш зручною. Процес алмазного різання і скло високої щільності роблять екран більш витонченим і зручним у використанні.
Програмне забезпечення CAD/CAM: Bodor Pro 2.0 — незалежна операційна система R&D прекрасно поєднує в собі високу ефективність і простоту використання. Операційна система реалізує автоматичну розкладку різання, підтримує імпорт кількох графічних елементів, оптимізує замовлення автоматично, швидко шукає краї і виконує автоматичне позиціонування. Система управління використовує найкраще логічне програмування і взаємодію з програмним забезпеченням, забезпечуючи зручність роботи, ефективне використання листового металу і зменшення відходів.

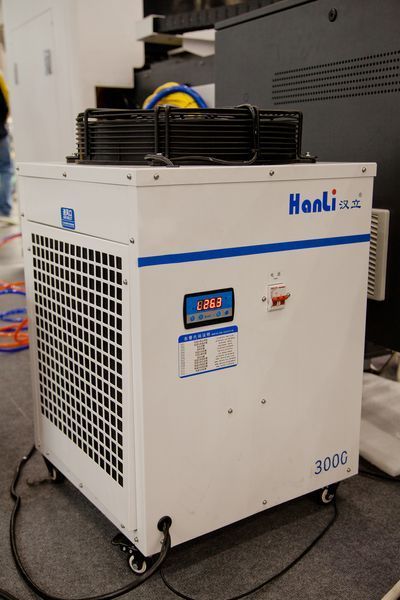

Система охолодження лазера — автоматичний чиллер (водяний). Усі верстати комплектуються чиллером, необхідним для охолодження лазерного джерела і головки. Модель чиллера підбирається залежно від потужності лазерного випромінювача. Охолоджувальна система працює в автоматичному режимі, регулюючи температуру рідини в необхідному інтервалі.
Технічні характеристики Bodor A3 6000W
Робоче поле, мм — 3048 × 1524
Максимальне навантаження на стіл, кг — 750
Габаритні розміри верстата, мм — 4508 × 2255 × 1650
Вага верстата, кг — 2400
Операційні параметри
Максимальна швидкість переміщення по осях, м/хв — 100
Максимальне прискорення — 1,5G
Точність позиціонування, мм — 0.05
Повторюваність, мм — 0.03
Оптична система
Лазерне джерело — 6000 Вт, BODOR
Лазерна ріжуча головка — BodorGenius
Автофокус — Є
Ємнісний датчик Multi-stage perforation Technology — Є
Smooth cutting technology — Є
Anti-slag protection function of double cyclones — Є
Кінематика, механічна частина
Станина — зварна
Сервоприводи і контролери приводів — Yaskawa (Японія)
Лінійні напрямні
Каретки HIWIN, PMI
Автоматична система змащування — Є
Вісь Z — ШВП
Вісь X,Y — рейка-шестерня
Інтелектуальна система управління
Програмне забезпечення BODOR THINKER 3.0
Розмір дисплея (сенсорна панель) — 21.5 дюйма
WIFI бездротове управління — Є, + пульт
База даних параметрів різання різних матеріалів
Є сповіщення при низькому рівні тиску газу, автоматичне регулювання тиску ріжучого газу O2.
Кінцеві вимикачі — France Schneider
Реле — France Schneider
Пневмоклапани регулювання подачі газу — Japan SMC
Підтримувані формати файлів
G-код, DXF, DWG, PLT, ENG
Система індикації і захисту
Сигналізація несправності лазера
Сигналізація помилок при різанні
Індикація низького рівня тиску газу
Сигналізація несправності системи охолодження лазера
Сигнальна лампа
V0 Class Integrated Flame Retardant Injection Molded Head Shell
Захисні окуляри
Периферійні системи
Чиллер (водяний охолоджувач)
Витяжка
Центробіжний вентилятор з центрифугою
Стандартна комплектація Bodor A3 6000W
Стіл 3000 × 1500 мм
Ріжуча голова BODOR GENIUS з автофокусом
Джерело лазерного випромінювання BODOR 6000W
Сервомотори YASKAWA (Japan)
Моторедуктор YYC PMI (Taiwan)
Електрокомпоненти Omron (Japan)
Напрямні HIWIN (Taiwan) або PMI (Taiwan)
Вісь Z — ШВП
Вісь X,Y — рейка-шестерня
Інтерфейс Bodor PRO 2.0
Система витяжки
Чиллер (водяний)
Автоматичне визначення відстані до поверхні листа
Автоматична система виявлення перешкод
Зварна станина
Ергономічний пульт дистанційного управління
Кольоровий монітор тачскрін 21,5 дюйма
Автоматична система контролю тиску газів
Автоматична система виявлення листового металу на робочому столі
Окуляри оператора
Комплект ЗІП (сопла і лінзи)
Чиллер водяний.
