Bodor Laser модель K3 лазерний труборіз 356×6500 мм 6000W
Технічні параметри
Габарити верстата: 9600 мм × 2850 мм × 2300 мм
Тип затискного патрона: пневматичний
Максимальна довжина оброблюваної труби: 6500 мм
Максимальна вага труби: 500 кг
Мінімальна довжина залишку: 40 мм
Діаметр оброблюваної круглої труби: 25 мм – 356 мм
Точність позиціювання: 0,05 мм
Точність повторного позиціювання: 0,03 мм
Максимальна швидкість обертання: 85 об/хв
Максимальна швидкість переміщення по осях Y і X: 120 м/хв
Максимальне прискорення: 1G
Вага верстата: 4070 кг
Кольоровий дисплей 21,5 дюйма з сенсорним екраном — входить до стандартної комплектації
Серводвигуни та драйвери по осях X, Y, Z — Bodor
Система автоматичного визначення заготовки за допомогою фотоелектричних датчиків з 4 сторін — у комплекті
Система контролю тиску газу в системі — у комплекті
Система контролю роботи чилера — у комплекті
Система контролю роботи лазерного джерела — у комплекті
Програмне забезпечення керування Bodor Thinker — у комплекті
Водяний чилер — у комплекті
Використовуване газове середовище: кисень, азот, стиснене повітря
Ріжуча голівка BODOR GENIUS з автофокусом та вузьким соплом — у комплекті
Оптоволоконне лазерне джерело Bodor 6000W
Надійна робота патронів

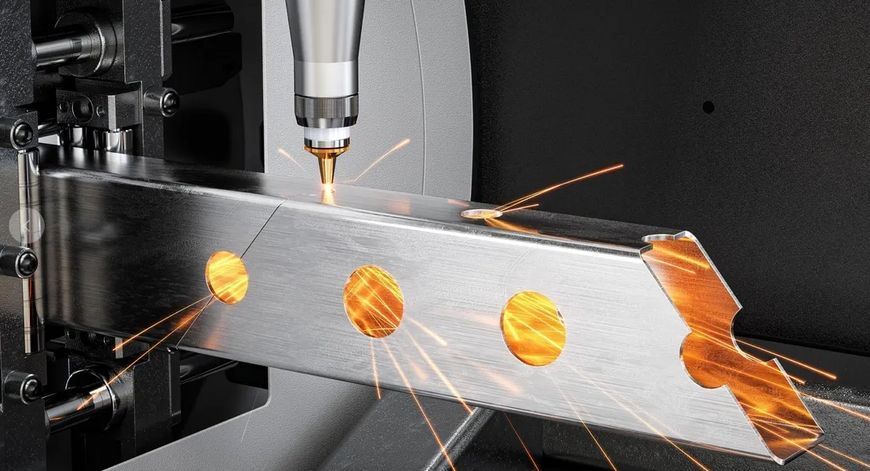

Труборізи серії K3 створені для обробки труб великого діаметра та масивних профілів. Потужне лазерне джерело 6000W забезпечує високу швидкість різання, точну геометрію різу та стабільну якість обробки навіть при інтенсивному виробничому навантаженні.
85 об/хв — максимальна швидкість обертання
100 м/хв — максимальна швидкість подачі
У конструкції верстата використовуються сучасні сервоприводи з шинною системою керування, що гарантує плавність руху, точність позиціювання та високу продуктивність обробки.
Швидке затискання — 2 секунди

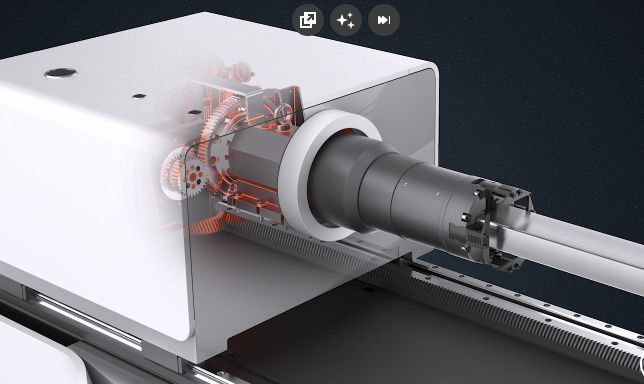

Пневматичні патрони виконані за принципом прямого переміщення циліндра. Така конструкція забезпечує швидке та надійне затискання труби приблизно за 2 секунди, а також спрощує технічне обслуговування та доступ до основних вузлів обладнання.
45 мм
Короткі залишки після різання
Оптимізована конструкція патронної системи дозволяє мінімізувати технологічний залишок матеріалу. Це забезпечує більш раціональне використання труб та зменшує виробничі витрати.
Система оснащена спеціальними змінними кулачками для різних варіантів затискання труб і профілів.
Також доступна модифікація цієї моделі для роботи з трубами довжиною 9200 мм 12000мм
