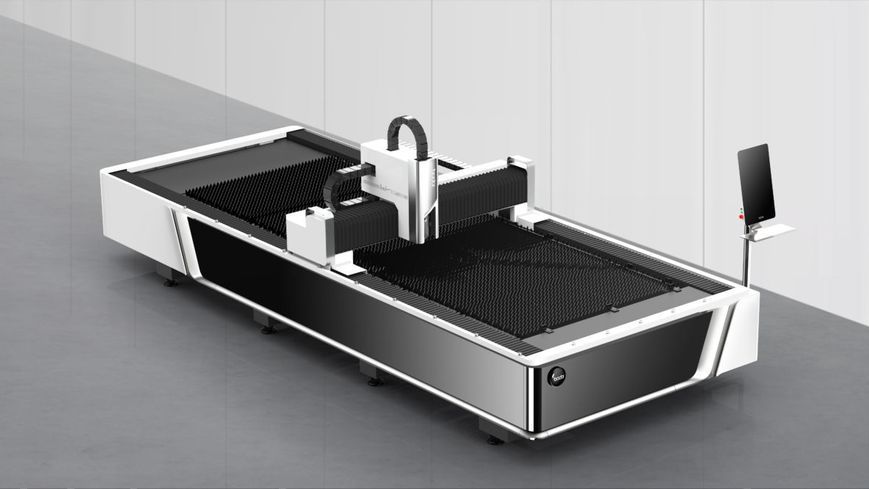

Лазерний верстат Bodor A4 Plus 3000W (4000×2000 мм)
Автоматизований волоконний лазерний верстат Bodor A4 Plus 3000W призначений для високоточного різання листового металу. Обладнання ефективно обробляє нержавіючу сталь, вуглецеві та леговані сталі, титан, а також кольорові метали — мідь, латунь та бронзу. Крім різання, установка дозволяє виконувати гравірування металевих поверхонь.
У якості ріжучого інструменту використовується лазерне випромінювання, що генерується волоконним джерелом Bodor або MAX Photonics з ресурсом роботи до 100 000 годин. Передача лазерного променя до зони різання здійснюється через оптоволоконний кабель, що забезпечує стабільність, енергоефективність та мінімальні експлуатаційні витрати.
Волоконна технологія дозволяє досягти високої швидкості різання, точності обробки та значно знизити енергоспоживання у порівнянні з CO₂-лазерами аналогічної потужності.
Переваги обладнання BODOR
міцна зварна станина промислового класу
професійна сервісна підтримка BODOR в Україні 24/7
сертифіковані інженери технічної підтримки
відповідність міжнародним стандартам якості (CE, SGS, FDA, ISO)
компоненти провідних світових виробників Yaskawa, OMRON, HIWIN, MAXPHOTONICS
власне програмне забезпечення R&D (Швейцарія)
визнаний світовий бренд BODOR

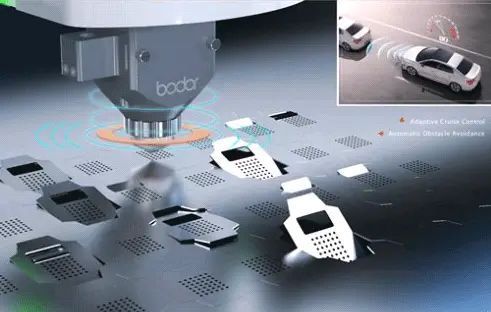

Інтелектуальна система виявлення перешкод
Лазерна головка нового покоління Bodor Genius оснащена системою виявлення перешкод, що дозволяє автоматично уникати зіткнення лазерної головки із заготовками або вирізаними деталями.
Система автоматично визначає небезпечні ділянки, зменшує ризик пошкодження обладнання та підвищує безпеку роботи.
Станина верстата
Станина верстата являє собою жорстку зварну конструкцію, яка проходить процедуру високотемпературного відпалу для зняття внутрішніх напружень металу.
Це забезпечує високу жорсткість конструкції, стабільність роботи та точність різання навіть на високих швидкостях.
Портал осі X
Верстати серії Bodor A оснащуються надлегким порталом осі X з авіаційного алюмінію підвищеної міцності.
Його конструкція забезпечує високу швидкість переміщення, стабільність роботи обладнання та точність розкрою металу.
Функція визначення положення листа
Інтелектуальна система автоматично визначає положення листа на робочому столі, аналізує кут повороту матеріалу та коригує програму різання у випадку неправильного розташування заготовки.
Ріжуча головка Bodor Genius з автофокусом
Верстат оснащений сучасною лазерною головкою Bodor Genius з автоматичним фокусуванням.
Переваги автофокусу:
автоматичне регулювання фокусної відстані
оптимізація параметрів різання для різної товщини металу
відсутність необхідності ручного налаштування
підвищення швидкості та стабільності різання
Фокусна точка регулюється системою керування верстата, що дозволяє отримувати якісний різ без ручних налаштувань.
Механічна частина
сервоприводи Yaskawa (Японія)
лінійні напрямні HIWIN / PMI (Тайвань)
автоматична система змащення
вісь Z — кулько-гвинтова передача (ШВП)
осі X та Y — рейково-шестеренна передача
Ця конструкція забезпечує високу точність позиціонування та плавність переміщення.
Система керування
Верстат оснащений інтелектуальною системою керування BODOR THINKER 3.0.
Основні можливості системи:
автоматичний нестинг деталей
автоматичний пошук країв листа
база параметрів різання різних матеріалів
сенсорний дисплей 21,5 дюйма
підтримка форматів G-code, DXF, DWG, PLT
Wi-Fi керування
Система забезпечує просте програмування та ефективне використання листового металу.
Система охолодження
Для стабільної роботи лазерного джерела використовується автоматичний водяний чилер S&A, який підтримує оптимальну температуру лазера та працює у повністю автоматичному режимі.
Основні технічні характеристики
Основні параметри
робоче поле — 4000 × 2000 мм
максимальне навантаження на стіл — 1570 кг
габарити верстата — 5726 × 3426 × 1962 мм
Операційні параметри
максимальна швидкість переміщення — 100 м/хв
максимальне прискорення — 1.5 G
точність позиціонування — ±0.05 мм
повторюваність — ±0.03 мм
Оптична система
лазерне джерело — BODOR / MAX Photonics 3000W
лазерна головка — Bodor Genius
автофокус — є
технологія швидкісної перфорації — є
технологія плавного різання — є
Стандартна комплектація Bodor A4 Plus
робочий стіл 4000×2000 мм
лазерне джерело Bodor / MAX 3000W
ріжуча головка Bodor Genius з автофокусом
сервоприводи Yaskawa (Японія)
напрямні HIWIN або PMI (Тайвань)
електрокомпоненти Omron (Японія)
інтерфейс керування Bodor PRO
система витяжки
водяний чилер
автоматична система визначення листа
автоматична система виявлення перешкод
автоматична система контролю тиску газу
сенсорний дисплей 21,5 дюйма
пульт дистанційного керування
комплект ЗІП (сопла, лінзи)
захисні окуляри оператора
